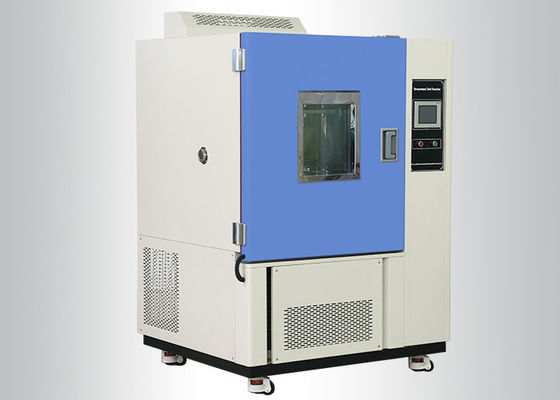

Chambre d'essai climatique d'humidité

Équipement d'essai climatique de température et d'humidité avec contrôleur programmable

Description de l'équipement d'essai climatique d'humidité

Équipement d'essai climatique de température et d'humidité, la chambre d'essai à température et humidité constantes se compose de deux parties : réglage de la température (chauffage, refroidissement) et humidification. Grâce au ventilateur rotatif installé en haut de la boîte, l'air est déchargé dans la boîte pour réaliser la circulation des gaz, équilibrer la température et l'humidité dans la boîte, et les données collectées par les capteurs de température et d'humidité intégrés dans la boîte sont transmises au contrôleur de température et d'humidité (micro Le processeur d'informations effectue le traitement d'édition, et la commande de réglage de la température et de l'humidité est émise, et est complétée par l'unité de chauffage de l'air, le tube de condensation et l'unité de chauffage et de chauffage dans le réservoir d'eau.

Application de l'équipement d'essai climatique d'humidité

Équipement d'essai climatique de température et d'humidité,Équipement pour tester les performances des matériaux dans divers environnements et tester divers matériaux pour la résistance à la chaleur, au froid, au sec et à l'humidité. Convient à la qualité des produits électroniques, électriques, mobiles, de communication, d'instrumentation, de véhicules, de produits en plastique, de métaux, d'aliments, de produits chimiques, de matériaux de construction, de produits médicaux, aérospatiaux et autres.

Matériau du corps de la boîte de l'équipement d'essai climatique d'humidité

1. La doublure intérieure est une plaque en acier inoxydable miroir de haute qualité importée (SUS304).

2. La coque est fabriquée en tôle d'acier A3 de haute qualité formée par machine-outil CNC, la surface de la coque est pulvérisée, plus belle et esthétique, protection statique.

3. Le matériau d'isolation est en mousse de polyuréthane (10 cm).

4. La fenêtre d'observation de la boîte d'observation adopte du verre trempé creux multicouche, avec une lampe d'éclairage intégrée, et la feuille collée intérieure de film conducteur est chauffée et dégivrée pour observer clairement le processus de test.

5. Une bande d'étanchéité haute température et haute température à double couche est utilisée entre la porte et la boîte pour assurer l'étanchéité de la zone de test.

6. Le bas de la machine est fait d'une roue mobile en PU fixe de haute qualité pour faciliter le déplacement.

7. Un côté de la boîte est équipé d'un trou de test de Φ50 mm pour l'alimentation électrique ou la ligne de signal de test externe. L'ouverture ou le numéro de trou doit être augmenté.

Points forts du produitdeÉquipement d'essai climatique d'humidité

Paramètre technique principal

taille du produit

Température et Humidité

Détails du produit

Principales caractéristiques de l'équipement d'essai climatique d'humidité

Unité de contrôle et d'affichage de la température

Unité de contrôle et d'affichage de l'humidité

Unité de refroidissement du compresseur TECUMSEH français

Réfrigérant respectueux de l'environnement R404A et R23

Système d'humidification avec isolation externe, humidificateur à évaporation de surface en acier inoxydable

L'élément chauffant est un radiateur au nichrome

Circulation avec ventilateur centrifuge à faible bruit

Capteur de température PT-100, Résolution : ± 0,001 ℃

Capteur d'humidité à bulbe sec et humide, Résolution : ± 1 %

Réservoir d'eau intégré

Contrôleur à écran tactile LCD couleur programmable

Fenêtre de visualisation avec éclairage intérieur.

Trou de test avec bouchon à vis en silicone.

2 étagères en treillis réglables et amovibles.

Installer 4 roulettes en bas pour faciliter le déplacement et avec fonction de freinage

Interface R-232 (R-485), liaison PC, communication avec l'interface réseau LAN

Les programmes atteignent 999 groupes et 999 sections

Système de protection de sécurité

Le matériau intérieur est en acier inoxydable SUS304 de haute qualité

Le matériau extérieur est une tôle d'acier avec un revêtement protecteur

L'isolation thermique est en mousse de polyuréthane

Alimentation en eau automatique, système de purification de l'eau

Joint en silicone pour la porte

Peut effectuer des tests de longue durée à 85 °C/85 % HR

380 V, 50 Hz +/- 10 %, système triphasé à cinq fils

Entrée d'alimentation en eau automatique

Conception et construction deÉquipement d'essai climatique d'humidité

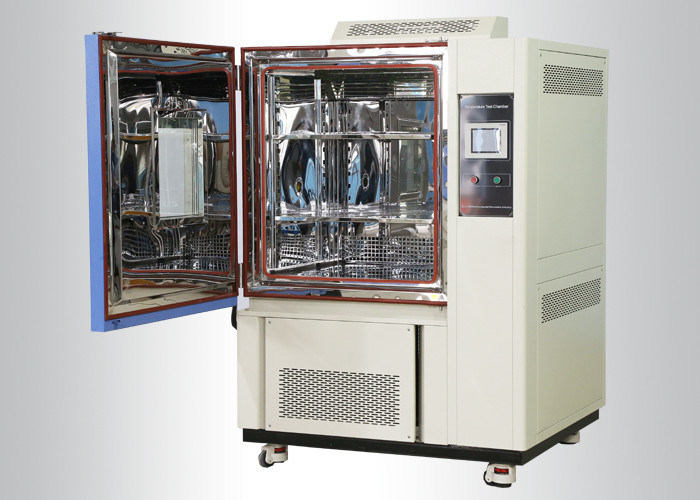

Zone de test

Le matériau de la cabine d'essai est en acier inoxydable SUS304 de haute qualité.

Trou de test (Φ 50 mm, Φ125 mm), scellé avec un bouchon à vis en silicone.

Capteur de température Pt100 platine

Capteur d'humidité à bulbe sec et humide

2 étagères réglables et amovibles

Circulation d'air

3 ventilateurs de circulation d'air dans la salle de travail de la chambre.

Le vrai mur de la zone de test est équipé d'une planche à vent de type puce.

L'air circulant du haut de la planche à vent qui contrôle la direction de l'air revient à l'entrée d'air pour réaliser la circulation de l'air.

Système de refroidissement

Système de réfrigération à compression mécanique

L'unité de réfrigération est un compresseur TECUMSEH français.

Deux compresseurs en cascade

Réfrigérant respectueux de l'environnement R404a pour le premier étage,

R23 pour le deuxième étage

Système d'humidité

Humidificateur à évaporation de surface en acier inoxydable, isolation externe

Alimentation en eau automatique

Panneau de contrôle

Contrôleur PLC

Contrôleur à écran tactile couleur programmable.

Les programmes atteignent 999 groupes et 999 sections

Interface RS-232 / RS-485, liaison PC, réseau LAN

Emballage et expédition

• Boîte en bois standard d'exportation
• Peut être utilisé pour le transport maritime, aérien, ferroviaire, routier
• Taille du colis : 2,55 CBM, poids brut : 310 kg
